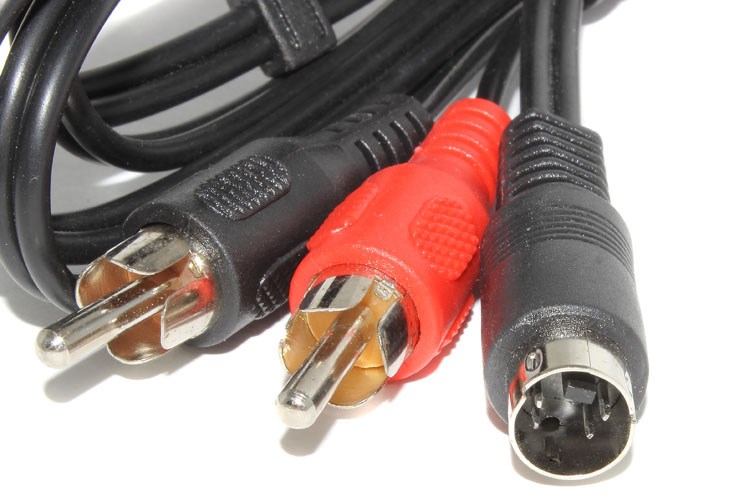

Кабель длиной 1.5 метра со штекером S-Video (Mini DIN 4 Pin) на одном конце и двумя штекерами RCA "Тюльпан" на другом.
Распайка

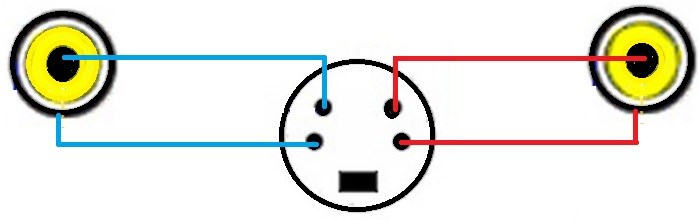

Переходник имеет следующую распайку. Два пина разъёма S-Video, расположенные слева, скоммутированы с одним разъёмом RCA "Тюльпан". В стандарте на разъём эти пины обозначаются pin 1 и pin 3. Два правых пина (pin 4 и pin 2) - с другим RCA. У двух "тюльпанов" общей "земли" нет. Подробную схему распайки можно рассмотреть на фотографии. Интернет - магазин "Азиада" рекомендует внимательно изучить схему распиновки перед приобретением товара и убедиться, что кабель подходит для Ваших задач.
В обычном случае полутораметрового кабеля с запасом хватает для подключения оборудования, но если нужно увеличить длину - можно воспользоваться самым распространённым кабелем с RCA.
Технические характеристики
Разъёмы:
1 x S-Video "папа"
2 x "Тюльпан" RCA "папа"
Длина: 1.5 метра
