Кабель - переходник с розетки DIN 5 Pin на Mini Jack 3.5 мм "стерео". Распайка кабеля относительно универсальна и подходит для множества приборов - Philips, Grundig, Technics, Sony и многих других. Эта распайка для порта DIN 5 Pin была наиболее распространённой, но, к сожалению, не единственной. Немного иные схемы использовал, например, Kenwood, а также некоторые (не все) модели JVC и Akai.
Разъём Din 5 Pin обладал огромным количеством вариантов распайки, так как производители тех лет не могли договориться о едином стандарте. Сейчас ситуация усложняется ещё и тем, что половина приборов перепаивалась самими пользователями под те кабели, которые были под рукой, поэтому при выборе переходника мы рекомендуем очень тщательно проверять, какие провода подходят к разъёму устройства с тыльной стороны.
Распайка данного переходника для разъёма DIN 5 Pin (применительно к современному разъёму Mini Jack 3.5 мм (TRS)), нумерация контактов согласно Стандарту:
Контакт 1 - не используется.
Контакт 2 - S.
Контакт 3 - не используется.
Контакт 4 - R.
Контакт 5 - T.

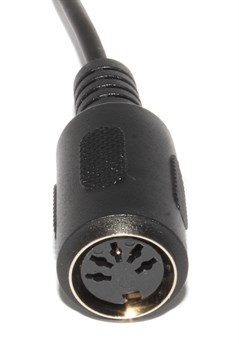

Также схема указана на фотографии.
Технические параметры переходника:
Длина 0.2 метра.
Разъёмы: DIN 5 Pin, Mini Jack 3.5 мм стерео.
