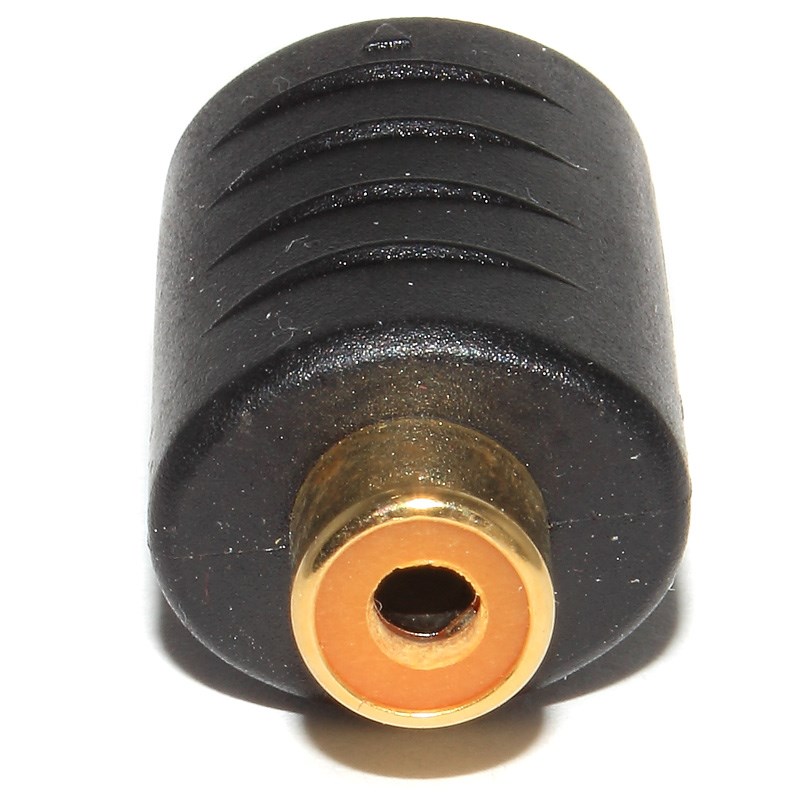

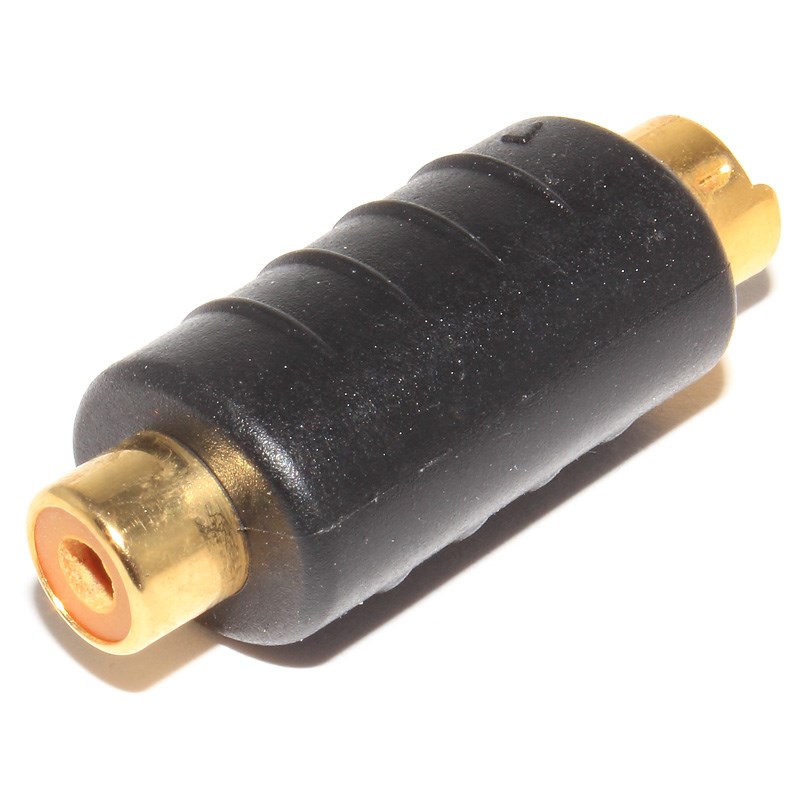

Переходник для подключения видеотехники с разъёмами S-Video и RCA "Тюльпан". Используется чаще всего для передачи видеосигнала, но может быть использован и для других целей.
Обратите внимание! Разъёмы S-Video передают различные типы сигналов, а также бывают "входами" и "выходами". Уточняйте данный вопрос в инструкции к оборудованию.

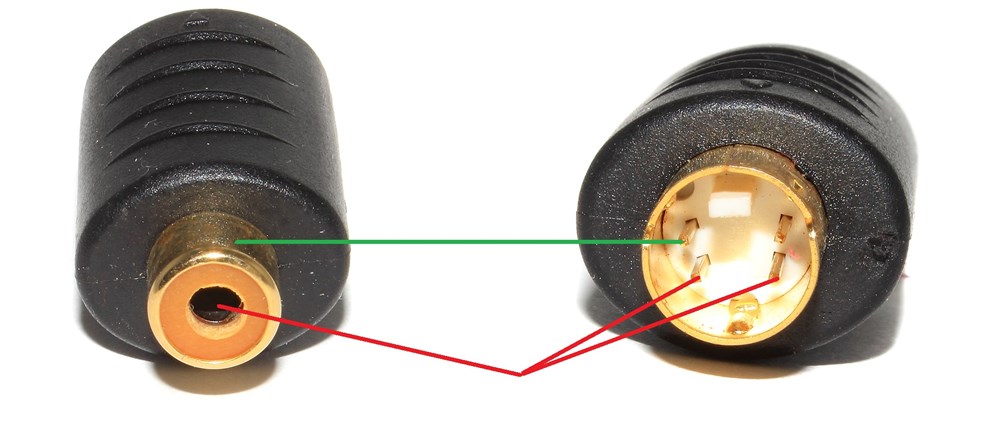

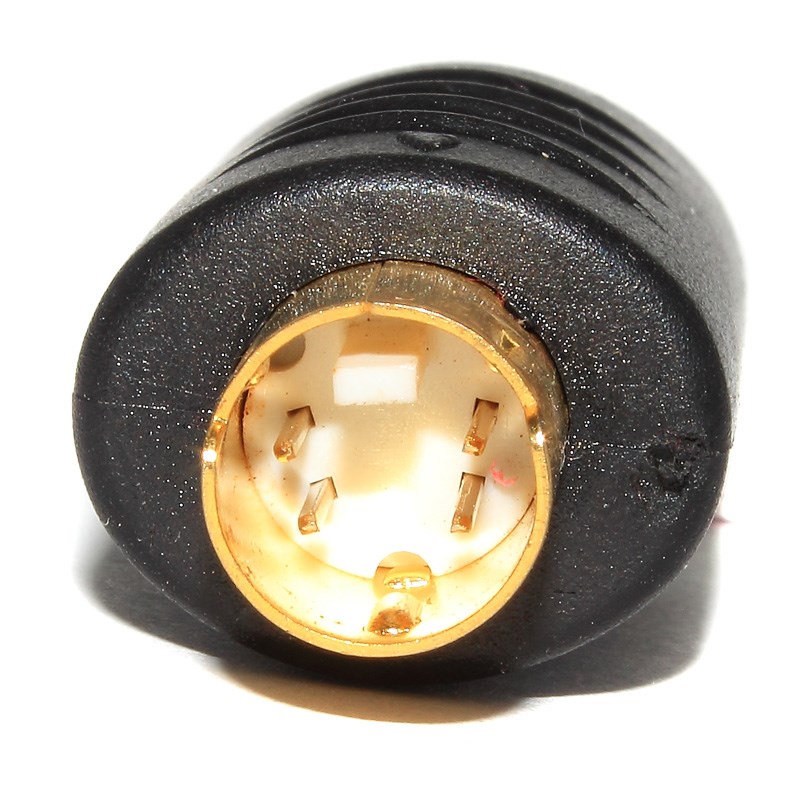

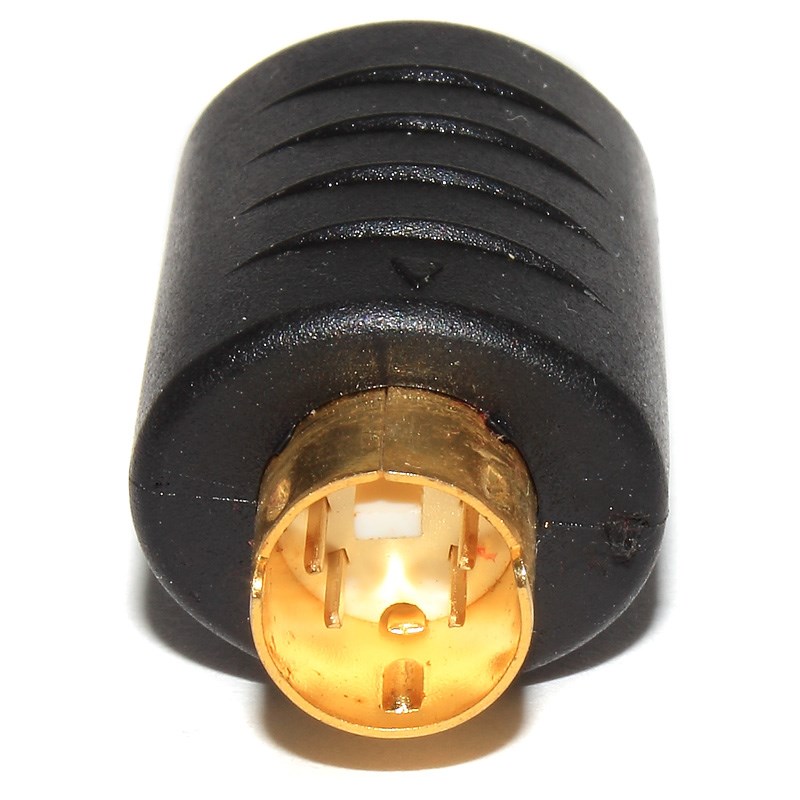

Распайка переходника следующая. Если смотреть на разъём S-Video так, чтобы ключ был сверху, то левый верхний пин - это внешний контакт на разъёме RCA. Правый верхний не используется, а два нижних выведены на центральный пин "Тюльпана". Схематично распайка указана на одной из фотографий.
