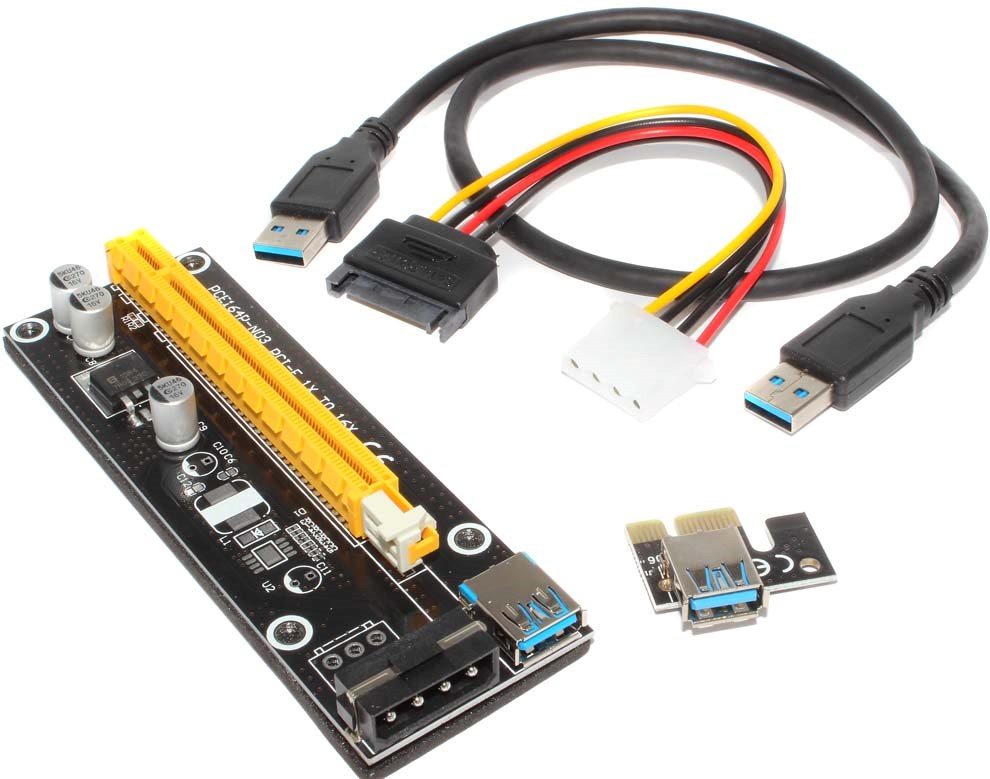

Райзер (переходник, адаптер) с PCI-E 1x на PCI-E 16x (с кабелем USB)
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Райзер (или переходник) с PCI-E 1x на PCI-E 16x предназначен для подключения современных видеокарт к материнским платам с разъёмом PCI-E 1x. Позволяет расположить видеокарту в стороне от других элементов компьютера.
Принцип работы устройства достаточно прост. Сначала установите в слот PCI-E 1x, расположенный на материнской плате, идущий в комплекте с устройством переходник PCI-E - USB. Затем подключите к нему кабель из комплекта (при необходимости можно использовать провод USB большей длины, чем тот, который поставляется в комплекте). Второй конец кабеля нужно подключить к райзеру. Затем установите в слот PCI-E 16x Вашу видеокарту. Не забудьте подключить питание от БП Вашего компьютера к райзеру и, при необходимости, к видеокарте. Расположите устройства таким образом, чтобы они не замыкали о металлические части корпуса. Подключите монитор и включите Ваш компьютер. Изображение сразу появится на мониторе, никаких дополнительных действий не потребуется. Также устройство не требует установки драйвера, драйвер и программное обеспечение устанавливаются только для видеокарты.
На нижней части райзера наклеена изолирующая прокладка, что позволяет не беспокоиться о возможном замыкании платы о металлические части корпуса.
В том случае, если после подключения райзера и установки в него видеокарты сигнал на мониторе не появляется, следует проверить, подключен ли кабель питания 4pin к соответствующему разъёму на плате устройства. Указанный разъём расположен рядом с USB. Как правило, в 90% случаев проблема кроется именно в этом, так как гнездо питания можно не заметить под массивной видеокартой.
Обратите внимание! Несмотря на то, что данный райзер оснащён кабелем USB, он не подходит для использования с ноутбуками. Для ноутбуков Вам нужно взять переходник c Mini PCI-E на PCI-E 16x. При этом обязательно придётся кроме видеокарты докупать отдельный блок питания, так как ни райзер, ни современная видеокарта без дополнительного источника питания работать не будут. При этом будьте готовы к тому, что это создаст ряд дополнительных неудобств в работе. Например, придётся удалить из слота ноутбука Wi-Fi модуль и заменить его аналогичным модулем USB.
Также данное устройство не будет работать, если его подключить к любому порту USB компьютера. Кабель USB используется в данном случае только для того, чтобы можно было разместить видеокарту на некотором отдалении и смонтировать её более удобно с точки зрения охлаждения внутри или снаружи корпуса ПК.
-
PCI-EДа
-
АлексДобрый день. Могу ли я подключить вот эту карту [ссылка удалена модератором] к ноутбуку, и какой райзер для этого подойдёт?
-
АдминистраторЗдравствуйте
Я посовещался с коллегами, и наше мнение по данному вопросу такое.
У указанной Вами карты разъём PCI-E. Поэтому, к сожалению, к ноутбуку не подключите никак. Во всяком случае, простым способом это сделать точно невозможно.
Теоретически, конечно, можно разломать заднюю крышку, установить в разъём M.2 (если в ноуте есть m.2) что-то типа вот такого: https://aziada.ru/products/perekhodnik-adapter-raizer-s-m-2-ngff-na-pci-e-1x-4x-razmer-2260-ili-2280
Установить в него карту, видимо, через какой-то дополнительный шлейф. Можно, конечно, и прямо так, но тогда нужно будет соорудить отдельный стол, у которого будет углубление под карту... Подвести дополнительное питание от отдельного БП, который нужно будет запускать каким-то образом одновременно со стартом всей системы. И в принципе, есть вероятность, что оно будет работать. Но это не точно, могут возникнуть проблемы с тем, что блоки питания разные и у них нет какого-нибудь общего заземления или что-нибудь вроде этого.
Но к простым способам это точно не отнести. Может, и есть случаи, когда это необходимо и иначе никак, например, если это дорогой исследовательский дрон и в нём есть материнская плата от ноутбука, обрабатывающая что-либо... Но в любом стандартном случае, как нам кажется, проще использовать стационарный ПК.
С Уважением
Юрий-
АлексПремного благодарен за развёрнутый комент. Буду думать дальше)
-
-
-
АндрейТовар не брал, но это лучшее описание что я когда-либо читал. Спасибо огромное.
-
АдминистраторЗдравствуйте
Большое спасибо за отзыв! Мы очень рады, что наши усилия не пропали даром и принесли пользу! Мы стараемся делать описания максимально подробными, и очень здорово, что это Вам пригодилось!
С Уважением
Юрий
-
