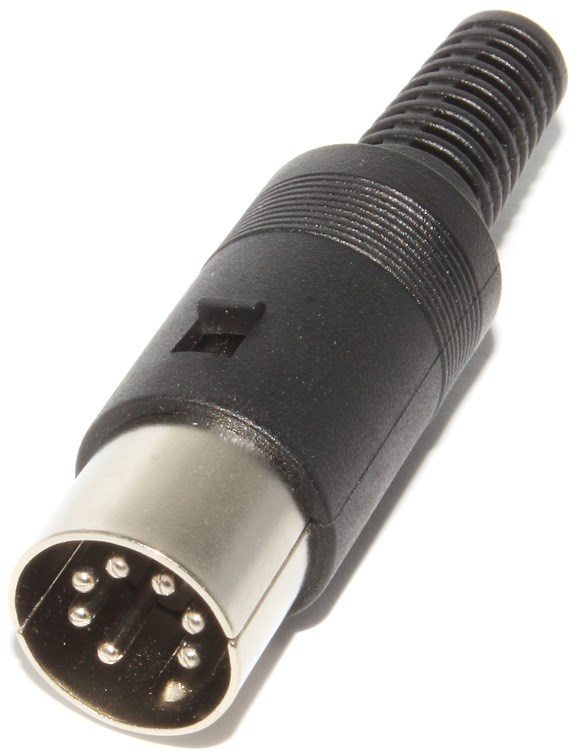

Разъём DIN 7 Pin (7*180°), "штекер"/"папа", под пайку, на кабель
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Коннектор с семью контактами DIN 7 Pin. Контактная группа расположена на одной окружности. Соответствует Стандарту DIN 41524, описывающему всё семейство разъёмов такого типа. Разъём разборный, для крепления провода используется пайка.
Штекер DIN 7 Pin состоит из нескольких частей и чтобы его разобрать, нужно понимать принцип компоновки разъёма. Внутренняя металлическая гильза удерживается при помощи язычка, который не даёт ей выпасть наружу. Чтобы разобрать разъём и получить доступ к контактам для пайки, нужно немного утопить данный язычок, после чего не прилагая больших усилий вытащить гильзу. Чтобы было проще, можно подтолкнуть её со стороны отверстия для кабеля при помощи стержня от авторучки.
После того как гильза выйдет из корпуса, её можно разделить на две части и получить доступ к пинам. Схема пайки зависит от устройства.
Технические параметры:
Разъём DIN 7 Pin.
Количество контактов - 7 штук.
Расположение 7x180°.
Материалы - металл, пластик.
-
