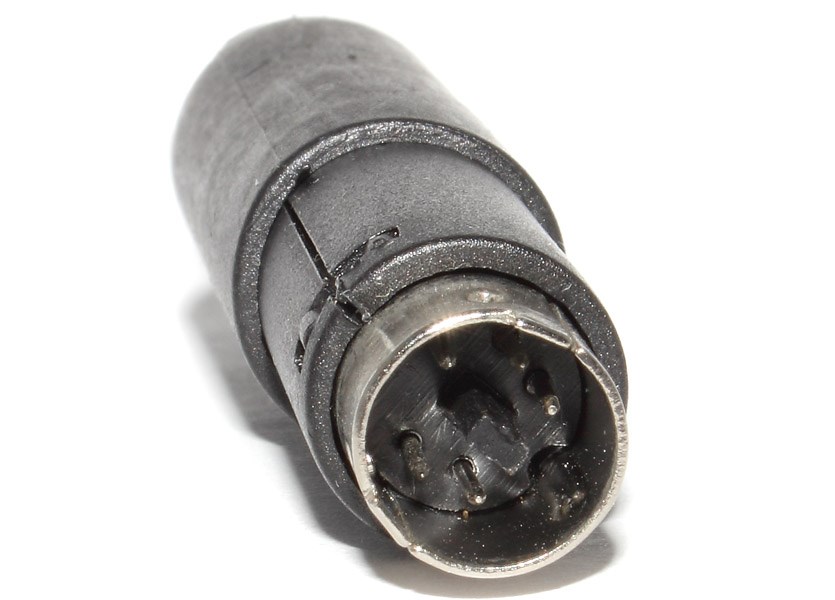

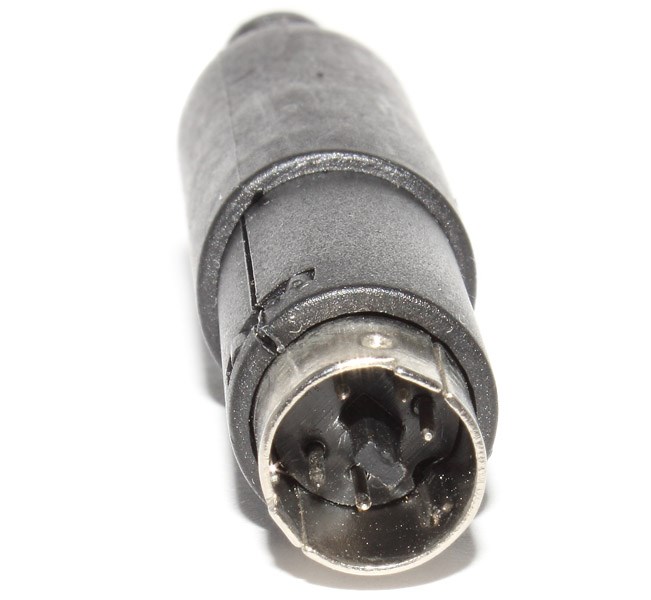

Разъём под пайку Mini DIN 5 Pin, в пластиковом корпусе. Для монтажа на кабель.
Разъём представляет собой пластиковый корпус с установленной внутри пластиковой шайбой с металлической контактной группой. Контакты запрессованы в шайбу и не вынимаются. Доступ к шайбе осуществляется после полной разборки разъёма.
Как разобрать разъём.

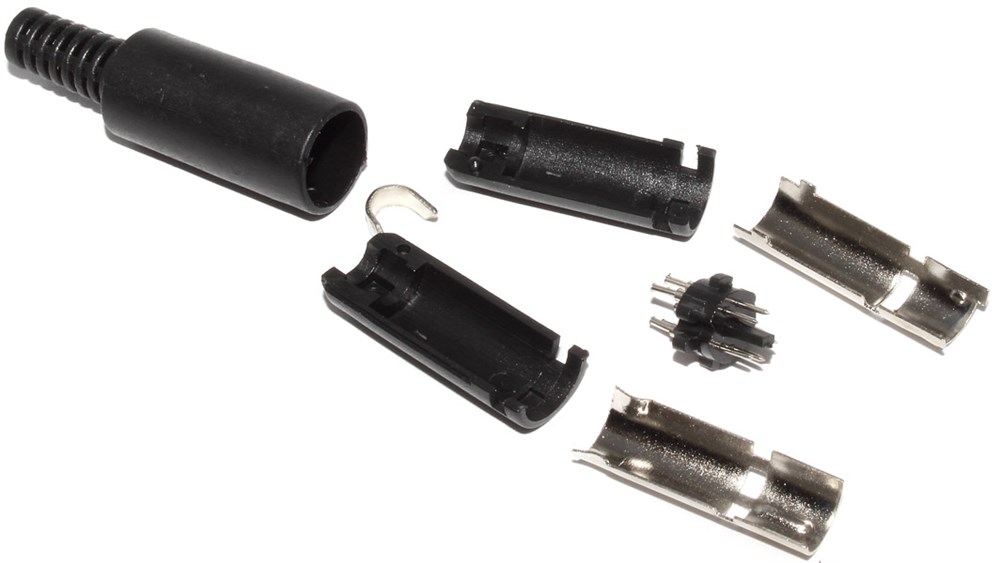

С завода внутренняя часть разъёма вставлена в корпус не до конца для облегчения процесса монтажа. Необходимо потянуть внутреннюю втулку и вытащить её из корпуса. Она состоит из двух половин, не скрепленных между собой. Внутри установлен металлический корпус разъёма, к которому припаивается экранирующий провод, и шайба с контактной группой Mini DIN 5 pin.
Обратите внимание. Не рекомендуется перегревать разъём во время пайки, так как это может деформировать пластиковые элементы корпуса или ослабить крепление пинов.
Сборка производится в обратном порядке. При сборке разъёма рекомендуется задвинуть внутреннюю втулку в корпус до конца.
