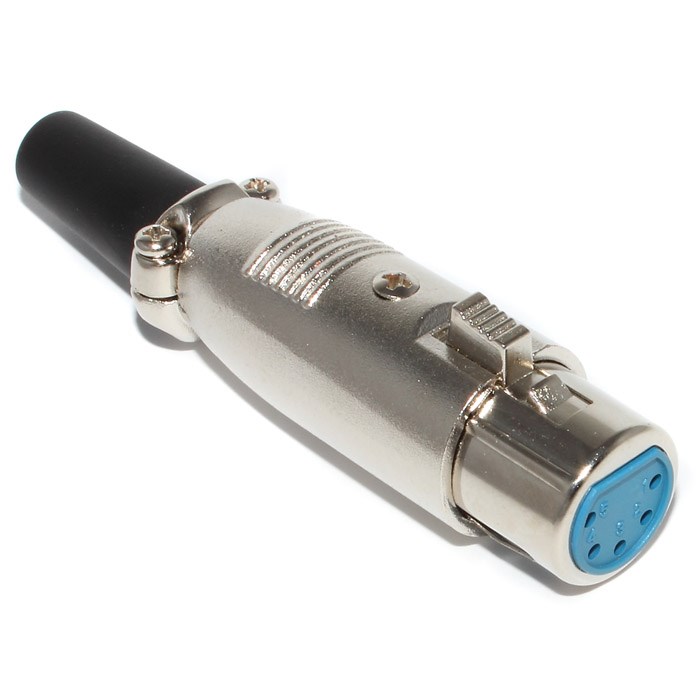

Разъём XLR 5 Pin "мама" или "гнездо". Тип установки - на кабель. Способ крепления - пайка. Применяется в приборах, предназначенных для работы со звуком, а также в технике с повышенными требованиями к надёжности, например, в сценическом световом оборудовании. Позволяет подключать пять проводов через один разъём с защёлкой.
Обратите внимание!

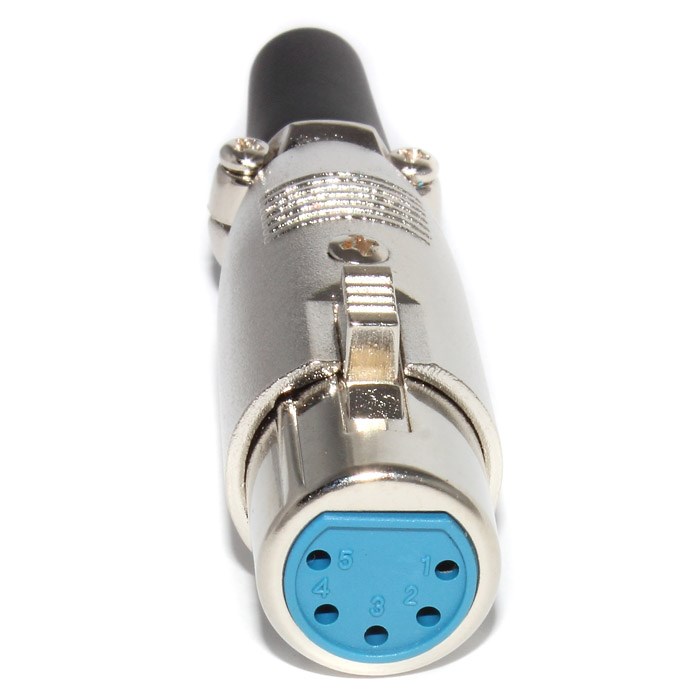

Разъём XLR 5P - это разъём с фиксатором. Чтобы его вытащить, необходимо утопить металлическую кнопку, расположенную на корпусе вилки.
Подключение кабеля.

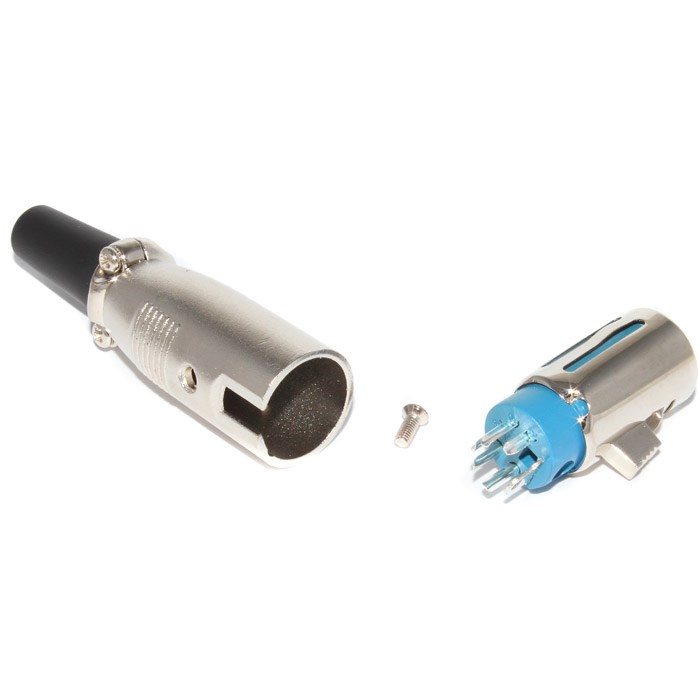

Кабель прикрепляется к контактам при помощи пайки. Внутри разъёма XLR 5 Pin выведено шесть контактов для пайки - пять из них отвечают за передачу сигнала, а шестой - это экранирование. После пайки не забывайте смывать активный флюс, тогда разъём прослужит многие годы. Активный флюс со временем может портить провода.
Фиксация провода в разъёме.

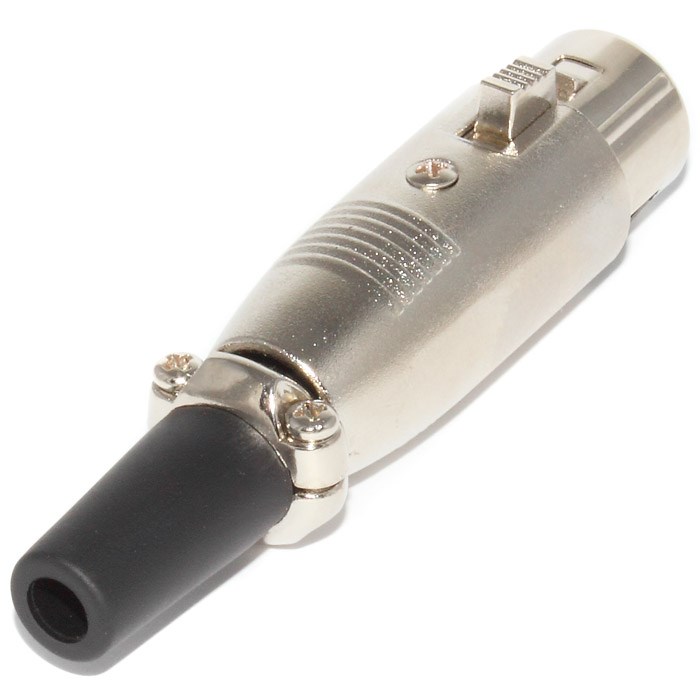

За фиксацию провода отвечает резиновая муфта и специальная скоба с двумя винтами. Не перетягивайте винты - провод не нужно пережимать слишком сильно.
