Тестер блоков питания АТХ 20/24PIN (Power Supply Tester)
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}

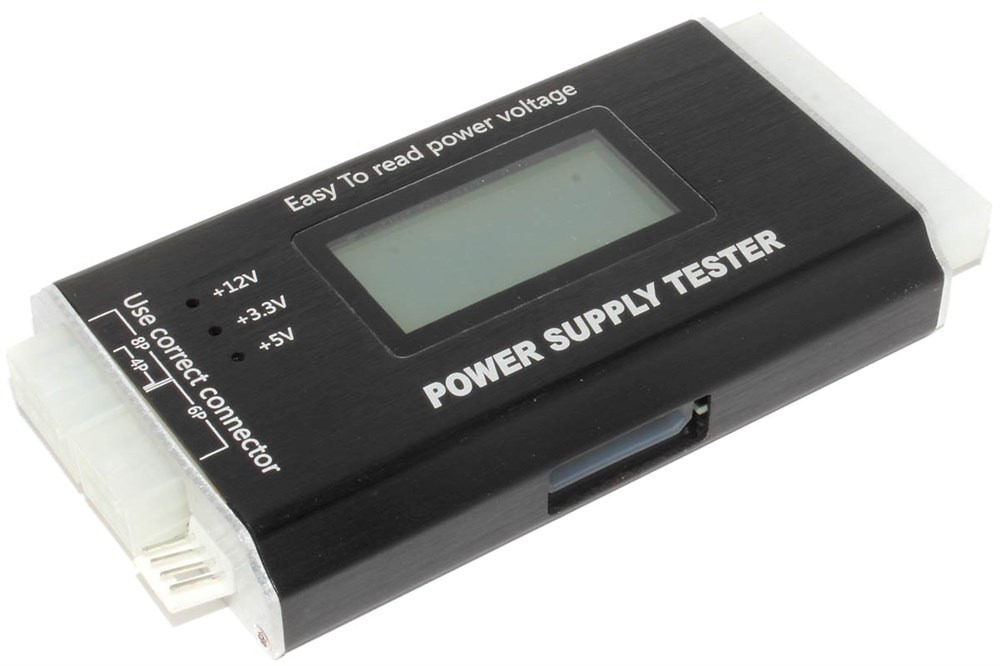

Тестер блоков питания компьютера ATX 20/24 PIN или, как его еще иногда называют, "Power supply tester", предназначен для проверки работоспособности блоки питания Вашего компьютера. Данное устройство необходимо каждому, кто периодически сталкивается с ремонтом или обслуживанием компьютерной техники. Подключив данное устройство, Вы сразу сможете понять, все ли в порядке с БП компьютера. Это позволит Вам сэкономить немало времени, не говоря уже о том, что постоянно носить с собой запасной блок питания, как правило, невозможно, а данное устройство легко помещается в карман.
Также данное устройство пригодится тем, кто собирает, обслуживает или работает с бюджетными 3D-принтерами, так как в них очень часто используются в качестве источника питания обычные компьютерные БП.
На устройстве присутствуют следующие разъемы:
- 20/24 PIN (основной разъем питания ATX)
- 4 PIN (P4)
- 8 PIN (dual-CPU)
- 6 PIN (PCI-Express)
- HDD (питание на жёсткий диск)
- SATA (питание на жёсткий диск SATA)
- Floppy (питание на флоппи-дисковод)
Устройство производит измерение следующих значений:
+12V, -12V, +5V, -5V, +3.3V, 5V Stand by (SB), 12V Power Good (PG). Данные значения (или отклонения от данных значений в случае неисправности блока питания) показываются на ЖК-дисплее устройства.
Инструкция к тестеру блоков питания (методика работы с устройством):
1. Подключите разъем блока питания 24PIN и разъем P4, P6 или P8 в соответствующие разъемы устройства. Если смотреть на устройство, разъем 24PIN находится справа, а P4, P6 и P8 - слева, рядом с гнездом для питания флоппи-дисковода. Для установки разъема не следует прикладывать избыточных усилий, он должен входить легко. Разъемы P4, P6 и P8 подписаны на корпусе устройства.
2. Включите блок питания Вашего компьютера в сеть. Не забудьте, что у большинства блоков питания есть основной выключатель на тыльной стороне. Больше никаких контактов замыкать не требуется, устройство само подаст сигнал на старт блока питания.
3. В случае, если значения отличаются от нормальных, устройство издаёт звуковой сигнал.
Комплект поставки:
- Тестер блоков питания
- Упаковка (блистер) и инструкция
