Инструкция для конвертера Prolific USB - RS485 / RS422 на русском языке

Инструкция для конвертера Prolific USB - RS485 / RS422 на русском языке
Конвертер Prolific USB to RS485 / RS422
Инструкция на русском языке

I. Вступительное слово

1. Пожалуйста, внимательно прочитайте данную инструкцию.
2. Перед использованием конвертера USB – RS485/422 выключите хост - компьютер или иное устройство, и убедитесь, что система заземления находится в хорошем состоянии. Это позволит избежать повреждения статическим электричеством.
3. USB – порт работает только с портом USB хост - компьютера, не считая камеры, сканера, принтера и т.д.

II. Введение
USB – RS485-422 это отличное решение для преобразования сигнала от порта USB в сигналы RS485-422.
Конвертер USB – RS485-422 обладает следующими преимуществами:
1. Обеспечивает взаимодействие между устройством RS485-422 и хост – компьютером, у которого нет COM – порта.
2. Позволяет увеличить скорость передачи данных при использовании RS485 или RS422, так как передача данных через USB может достигать 10Mbps.
3. Порт USB может обеспечить значительную силу тока для конвертера.

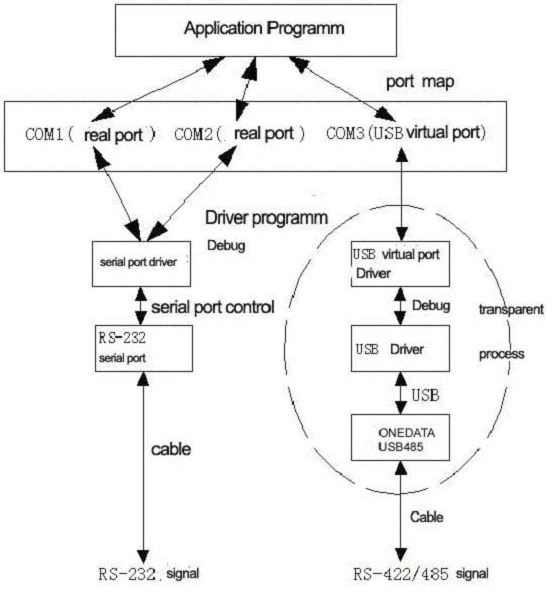

Как работает конвертер USB – RS485 / RS422 ?
1. Подключите конвертер к хост – компьютеру
2. Установите драйвер
3. Драйвер создаст в системе виртуальный серийный порт, например, COM3, COM4, COM5 и т.д.
4. Для ноутбуков, у которых не предусмотрен COM – порт, часто создается COM1
5. Выберите в программном обеспечении созданный COM – порт

III. Приложения
Конвертер USB – RS485 / RS422 обычно используется со следующими приложениями:
Промышленные автоматические системы контроля, сканеры штрих – кодов, Palm, PLC&PLD, PDA с операционной системой Win CE, принтеры для печати этикеток, системы POS, системы сбора данных, системы контроля доступа и т.д.

IV. Особенности
- преобразование USB в serial port
- постоянный диапазон напряжений порта RS485: -7V…+12V
- поддержка Win 98/ME, а также Win 2000/XP
- поддержка Apple Mac и Linux v5.0
- совместимо с USB v1.1 и USB CDC v1.1
- максимальная скорость передачи данных через USB
- питание от USB
- поддержка автоматического подтверждения связи
- скорость передачи данных до 57.6 kbps на расстоянии до 1200 метров
- стандарт RS485-422 TIA-EIA
- поддержка удаленного управления питанием и выведения из спящего режима
- поддержка взаимодействия с несколькими (до 32 штук) устройствами RS485 – 422

Советы и подсказки
Скорость передачи USB – RS485/RS422 зависит от расстояния. Чем больше расстояние, тем ниже скорость.

Distance 0~10m 300m 1200m 5000m
Rate (Max) 230kbps 115kbps 57.6kbps 9600bps

 V. Разводка контактов
RS485/RSRS422(DB9M pin)
DB9M 1 2 3 4 5 6 7 8 9
silkscreen T-/A T+/B R+ R- GND +9V
RS422 TX- TX+ RX+ RX- GND +9V
RS485 485-/D-/B 485-/D+/A -- -- GND +9V

VI. Системные требования
- процессор не ниже 486DX4-100MHz
- один стандартный разъём USB
 - операционная система Windows 98 / ME или Windows 2000 / XP / Win7/ Vista или старше
VII. Установка драйвера
1. Установите диск в привод и подключите конвертер RS422 / RS485 к свободному USB порту. Запустите PL2303_Prolific_DriverInstaller_v1210.exe в папке \PL2303HX. Драйвер установится автоматически.
Перевод выполнен Интернет-магазином http://aziada.ru/ . Перепечатка возможна только с разрешения Интернет – магазина "Азиада" с указанием источника.
