Преобразователь интерфейса (конвертер) RS232 - RS485 (STM485S), db9 + клеммная колодка

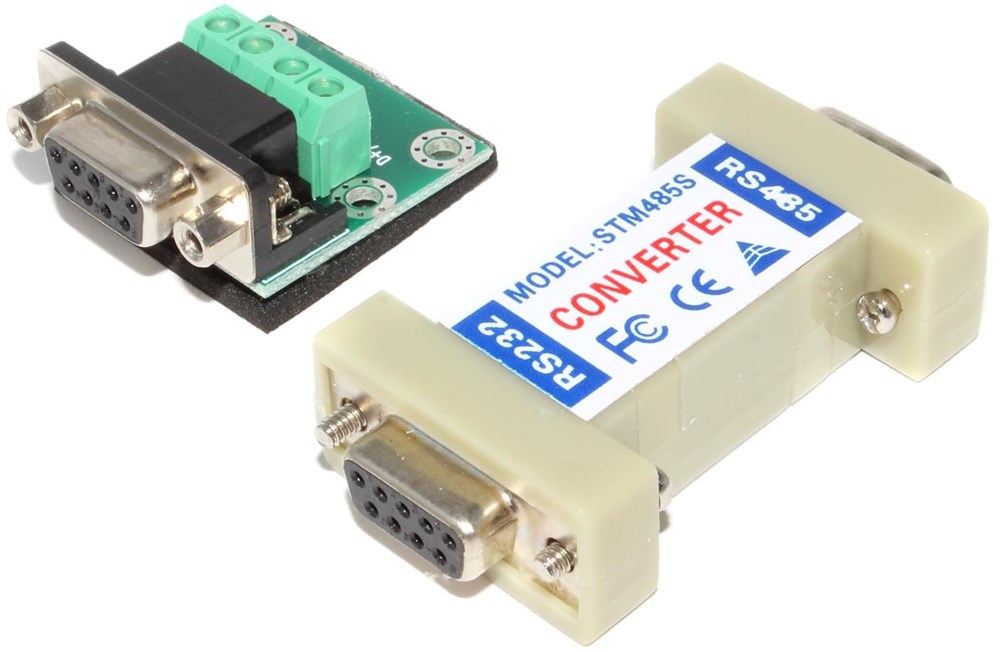

Преобразователь интерфейса RS232 - RS485 (STM485S) с разъёмами db9 (как у COM - порта) и переходником на клеммную колодку предназначен для конвертирования сигнала из RS232 в RS485.

Данный переходник часто используется для того, чтобы увеличить дальность передачи сигнала. У RS232 он составляет не более 5 метров, в то время, как RS485 позволяет передавать сигнал на расстояние до 1200 метров (1.2 км).

В качестве среды передачи данных (т.е. провода) рекомендуется использовать кабель типа "витая пара".

Конвертер не требует дополнительного источника питания, что облегчает его монтаж в труднодоступных местах.

Преобразователь интерфейса RS232 - RS485 часто используется в шлагбаумах и системах контроля за проходом сотрудников (турникеты и автоматические ворота), в автоматах по продаже напитков и еды, в различных запорных устройствах и т.д.

В комплекте с устройством идет т.н. "плата подключения", или, как её ещё называют, клеммная колодка, которая позволяет всего за несколько минут подключить витую пару к преобразователю интерфейса. Клеммная колодка имеет четыре контакта - D+/A, D-/B, GND и питание. Обязательны к подключению только D+/A и D-/B, но при использовании витой пары с попарным экранированием необходимо также подключать GND.

Технические характеристики:

- интерфейс: Совместимый со стандартами EIA/TIA RS-232C и RS-485.
- сопряжение: RS-232 DB9 (мама), RS-485 DB9 (папа). В комплекте с устройством идет клеммная колодка с винтовыми зажимами.
- режим работы: асинхронный, полудуплексный, дифференциальная передача.
- кабель: витая пара или витая пара с попарным экранированием (STP).
- возможная скорость передачи данных: 300-115200 bps.
- габаритные размеры: 95x33x17 мм
- расстояние передачи данных: 1200 метров (RS-485), 5 метров (RS232).

На нашем сайте есть перевод на русский язык инструкции ("User's Manual" или "User's Guide") к данному устройству. Мануал доступен по ссылке или в разделе "Статьи".
