Разъём DIN 3 Pin, СГ-3, ОНЦ-ВГ-2-3/16-Р-М, Россия, ГОСТ, "мама" , на корпус

Разъём DIN 3 Pin, СГ-3, ОНЦ-ВГ-2-3/16-Р-М, Россия, ГОСТ, "мама" , на корпус
Артикул:
45755
Есть в наличии
Количество:
Доступно

Гнездо с тремя контактами DIN 3 Pin, он же по отечественной классификации СГ-3 ОНЦ-ВГ-2-3/16-Р-М. Для установки на корпус. Используется в аудиоустройствах, преимущественно, в раритетной и коллекционной технике. Производство - Россия, изготавливается по ГОСТ 23784 и АШДК.434410.023ТУ. Совместим с иностранными разъёмами DIN с соответствующим количеством контактов.

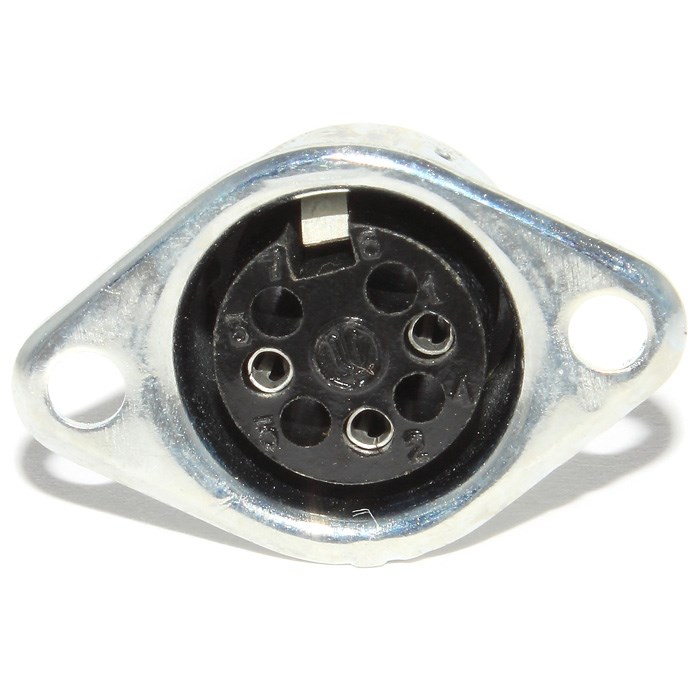

Почему на фото на разъёме семь отверстий?
Технология производства данного гнезда такова, что берётся универсальная заготовка с семью отверстиями, но при этом контактная группа запрессовывается только в три из них.

Область применения.
Разъём был очень популярен в аудиотехнике времён СССР, а также до сих пор используется в некоторых устройствах, например, в радиостанциях.

Страна производства.
Разъём производится в России, силами отечественной оборонной промышленности и по заказу Интернет - магазина "Азиада".

Можно ли ставить его в ретро технику?
Конечно, именно для этого он и нужен. Он абсолютно аналогичен разъёму тех времён, и будет выглядеть как оригинальный разъём тех лет.

Можно ли использовать совместно с Китайскими разъёмами?
Да, конечно. Порт соответствует DIN 3 Pin, в него можно установить как отечественную, так и иностранную вилку.

Дополнительные сведения о совместимости.
В данное гнездо физически возможно установить вилки следующих типов: DIN 3 Pin, DIN 5 Pin и DIN 7 Pin (с конфигурацией 3\180°, 5\180° и 7\180°). Но следует учитывать, что будут задействованы только три контакта, согласно Стандарту на разъём ОНЦ-ВГ-2-3 16-Р-М - под остальные пины есть отверстия, но нет контактов.

Размеры.
Расстояние между крепёжными отверстиями (по центрам) - 22.2+-0.1 мм.
Общий размер: 29 х 19 мм.

Технические данные.
Наименование разъёма: ОНЦ-ВГ-2-3/16-Р-М.
Тип: СГ-3 / DIN 3 Pin
Количество контактов: 3 контакта, остальные отверстия пустые.
Стандарты: ГОСТ 23784 и АШДК.434410.023ТУ.

  • DIN 3 Pin
    Да
