Разъём DIN 5 Pin, ОНЦ-ВГ-4-5/16-Р-М, ГОСТ, "мама", на корпус, Россия

Разъём DIN 5 Pin, ОНЦ-ВГ-4-5/16-Р-М, ГОСТ, "мама", на корпус, Россия
Артикул:
45753
Есть в наличии
Количество:
Доступно

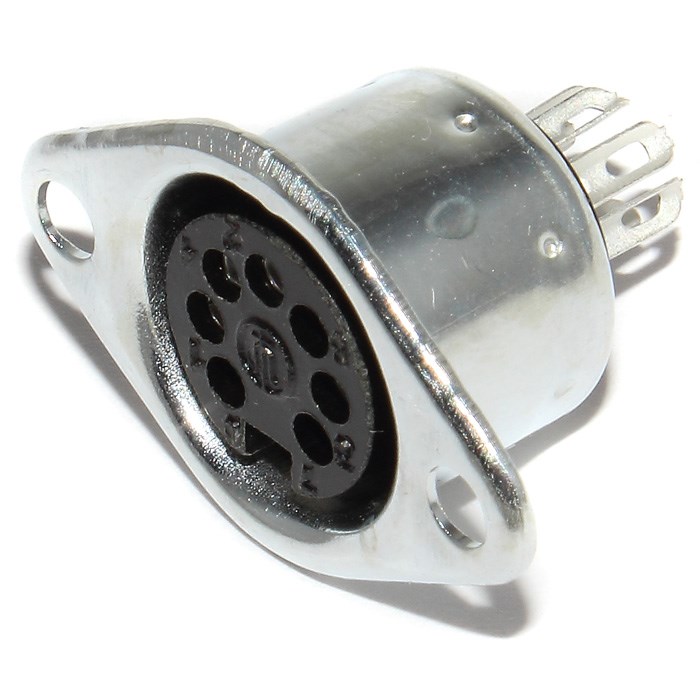

Разъём DIN 5 Pin (он же СГ-5), "гнездо", производство Россия. Используется в любительской и профессиональной радиотехнике. Произведён Российским оборонным заводом по заказу Интернет - магазина "Азиада" с соблюдением ГОСТ 23784 и АШДК.434410.023ТУ. Полностью аналогичен разъёму, применявшемуся в СССР. Совместим с Китайскими вилками. Подходит для радиоаппаратуры, произведённой в прошлом веке.

Сколько контактов у данной розетки?
Пять контактов. Два дополнительных отверстия в заготовке - пустые, в них нет контактной группы.

Почему в колодке семь отверстий, если разъём DIN 5 pin?
Это особенности производства разъёма ОНЦ-ВГ-4-5/16-Р-М нашей оборонной промышленностью. Они нарезают стандартную заготовку, а лишние отверстия просто оставляют без контактов.

Совместимость.
В данный разъём можно установить как импортные, так и отечественные вилки DIN 5 pin с расположением контактов 5\180° (т.е. по окружности). Также подойдут вилки с тремя контактами DIN 3 pin, с расположением пинов 3\180.

Крепление провода.
Провода необходимо припаять к выводам с тыльной стороны разъёма.

Обратите внимание!
Данный разъём аналогичен порту MIDI, а также гнёздам, установленным в старых советских усилителях, гитарах и проигрывателях. Несмотря на то, что это - самая распространённая конфигурация выводов, существуют и другие типы DIN 5 Pin. Например, те, которые использовались в наушниках 1960-х годов. У них тоже пять контактов, но контакт №1 расположен в центре. Перед покупкой визуально проверьте, чтобы расположение пинов соответствовало оборудованию.

Технические данные.
Разъём: СГ-5 ОНЦ-ВГ-4-5/16-Р-М (он же DIN 5 pin).
Количество отверстий: пять (плюс два пустых).
Тип: под пайку.
Установка: на панель (саморезы в комплект не входят).
Производство Россия.
