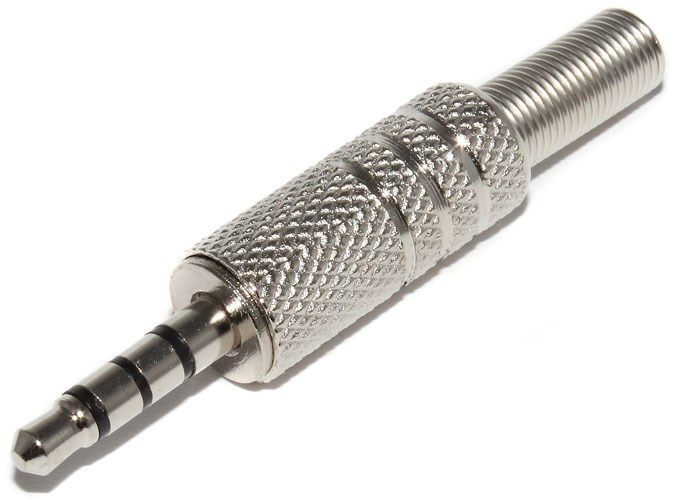

Разъём Mini Jack 3.5 мм, 4 pin, "штекер", металлический, под пайку
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Четырёхконтактный разъём Mini Jack 3.5 мм для установки на кабель. Штекер ("папа"). Необходимо припаивать. Используется в устройствах, в которых требуется передавать три независимых канала. Например, в наушниках с микрофоном или видеоприставках.
Описание разъёма
Mini Jack 3.5 мм 4 pin с четырьмя контактами. Назначение контактов - левый канал, правый канал, микрофон и один общий. При пайке уточняйте распиновку у производителя устройства или прозванивайте существующий кабель.
Кроме передачи звука данный разъём используется в телеприставках, а также в любительской радиоэлектронике, так как это простой и удобный способ коммутации.
Особенности
Так как разъём Mini Jack 3.5 мм имеет четыре контакта (4 pin), следует выбирать кабель с четырьмя жилами. Также учитывайте, что габариты у разъёма стандартные, поэтому внутри не очень много места. Исходя из этого кабель не должен быть слишком толстым, иначе будет неудобно припаивать жилы.
Мы сфотографировали разъём в разобранном состоянии, чтобы были видны контактные площадки. Смотрите фотографии.
Напоминание
При сборке штекера не забудьте установить изолирующую муфту из прозрачного пластика, идущую в комплекте. Она не позволит контактным площадкам касаться корпуса.
Технические характеристики
Разъём:
Mini Jack 3.5 мм, 4 pin
Количество контактов: 4
Корпус металлический
Под пайку
